Rancangan Alat Bantu Cekam Bubut untuk Peningkatan Nilai Tambah sektor UMKM padat karya di kota Malang

Latar Belakang

Hampir setiap proses produksi membutuhkan penggunaan peralatan mesin untuk mendukungnya. Penggunaan mesin ini tergantung dari spesifikasi produk yang akan diproduksi. Semakin kompleks bentuk produk, semakin kompleks pula alat yang digunakan. Perkakas mesin lebih praktis bila dilengkapi dengan perkakas bantu (Jig and Fixture). Jig and fixture adalah alat untuk membantu atau membantu pelaksanaan proses produksi tanpa mengubah geometri jig and fixture. Harapan dengan menggunakan alat bantu ini produk yang dihasilkan memiliki ketelitian tinggi, kepresisian tepat, akurasi sesuai dengan produk.

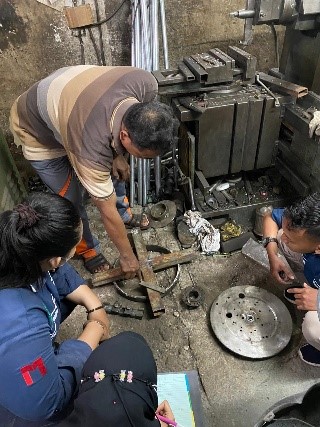

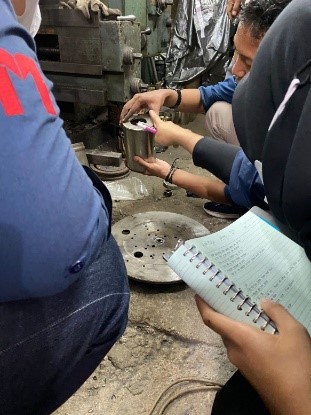

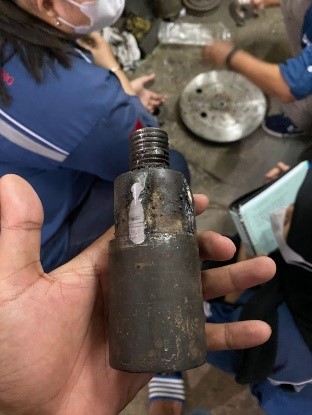

Observasi untuk mengambil data lapangan dilakukan di sebuah bengkel bubut dan las yang bertempat di jalan Joyo Taman sari I Gang 2 No.48 , Merjosari Kota Malang. Survei pertama pada pukul 10.00 WIB dan Survei kedua pada pukul 16.15 WIB. Bapak Imam (pemilik usaha bengkel las bubut) sudah merintis usaha ini lebih dari 10 tahun, Bapak Imam sudah menerima banyak pesanan antara lain ring mini untuk vacum pompa. banyak peralatan bantu untuk proses pengerjaan custom sesuai keinginan konsumen. Namun alat bantu yang tim lihat pada bengkel masih manual atau dalam bentuk tiap ukuran satu buah alat bantu, sehingga memenuhi lemari perkakas .

Salah satu upaya dari tim untuk menunjang usaha Bapak Imam, perlu adanya alat bantu custom untuk mempermudah pengerjaan. Dengan adanya alat bantu (jig) ini yaitu  menyatukan benda kerja dalam satu kali proses pengerjaan. Alat bantu ini terdiri beberapa komponen yaitu, cekam, penahan belakang, baut ulir panjang, penahan depan, piringan, dan poros. Tim mempunyai rencana untuk membuat alat bantu cekam untuk pembuatan ring pada Vacum pompa custom sesuai permintaan konsumen.

Tujuan

Di bengkel ini memiliki kendala yaitu bagaimana agar bisa membubut ring dalam jumlah banyak di satu waktu. Maka dari itu tim mendesain Alat bantu cekam diameter dalam yang akan dipasangkan di mesin bubut untuk mempermudah pengerjaan. Sehingga dengan adanya jig tersebut bapak Imam dapat membubut ring dengan meminimalisir waktu.

Keterlibatan unsur fakultas

Tim yang beranggotakan Acmad Naufal Fadhlurrohman, Ardhana Yoga Irawan, Diva Alica Twin Bernika Putri, Gladis Viona Putri Permata Sari yang dibina oleh Ir. Didin Zakariya Lubis, M.Eng. berkunjung ke Bengkel Bubut Cak No yang berlokasikan di Joyo Taman sari I Gang 2 No.48 , Merjosari Kota Malang.

Sumber Pendanaan

Kegiatan ini dibiayai oleh dana mandiri tim pengembang dan didukung fasilitas lab untuk merancang desain yang diusulkan dari Fakultas Vokasi serta mitra yang menyediakan data dan informasi yang dibutuhkan.

Hasil yang diperoleh

Jig yang dibuat termasuk jig yang sederhana karena dapat membantu suatu pekerjaan menjadi lebih mudah dalam mengerjakan beberapa pesanan, terutama jasa pembuatan ring vacum sanyo. berikut ialah tahap pembuatan jig yang kami rancang. Cara kerja dari jig tersebut yaitu baut berfungsi sebagai alat pengatur besarnya diameter yang diinginkan, apabila baut ditarik kearah luar benda kerja maka part penompang ring dalam akan muncul keatas dan membuat diameter lingkaran semakin besar.

Desain Fisik dan Komponen:
a) Alat bantu cekam bubut ini terbuat dari bahan yang kuat dan tahan lama yaitu menggunakan mild steel
b) Desain alat ini mencakup chuck (cekam) dengan cengkeraman yang dapat diatur
c) Rancangan dilengkapi dengan fitur keamanan untuk mencegah benda kerja terlepas selama proses pembubutan.

Kontribusi sesuai SDG

Kegiatan ini mendorong kreativitas dan inovasi dari mahasiswa, serta mendorong formalisasi dan pertumbuhan usaha mikro, kecil dan menengah  (SDG 9)
